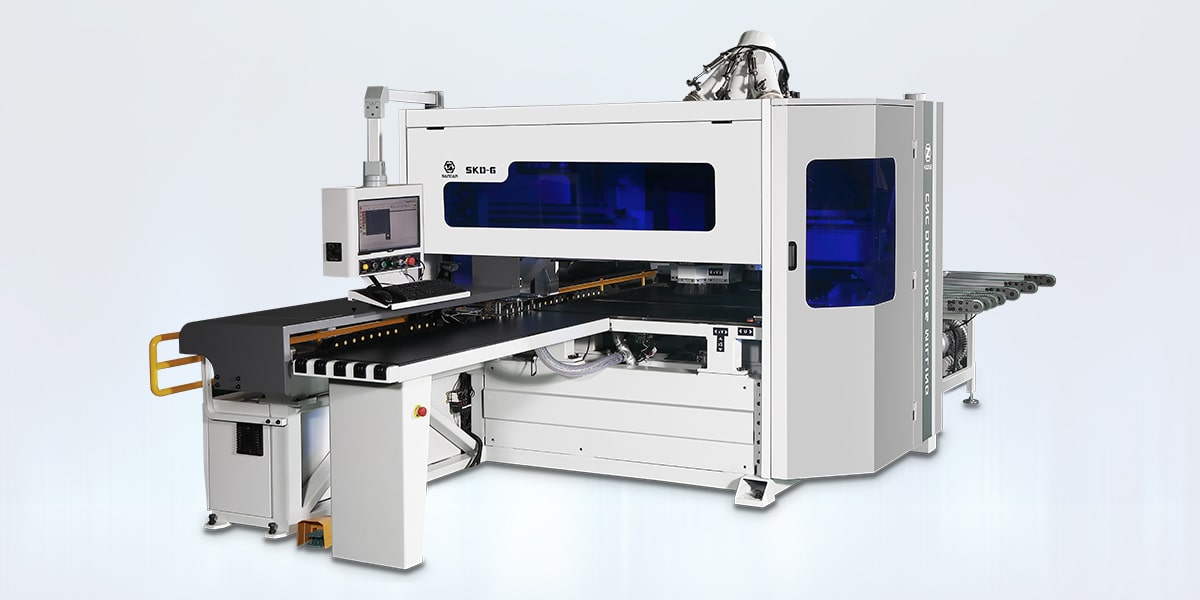

SKD-6LE

SKD-6LE

自动换刀数控钻铣加工中心

双钻包、五刀库自动换刀、三主轴设计

Automatic Tools Magazine six sides Drilling&Milling Center

Double Drill Chucks,5 Positions Automatic Tools Magazine, 3 Spindles Design.

设备可装备多种不同刀形及尺寸的刀具及不同规格的钻头,

可一次完成工件的六面钻孔及铣型加工,高效率解决各种铣型及钻孔工艺难题!

Machinery adapt to installed different kinds and size of millinng tools and drill bits.

which can complete the workpiece six face drilling processing and milling,

high efficiency to solve all kinds of milling and drilling processing problems!

PC电脑控制系统

PC电脑控制系统

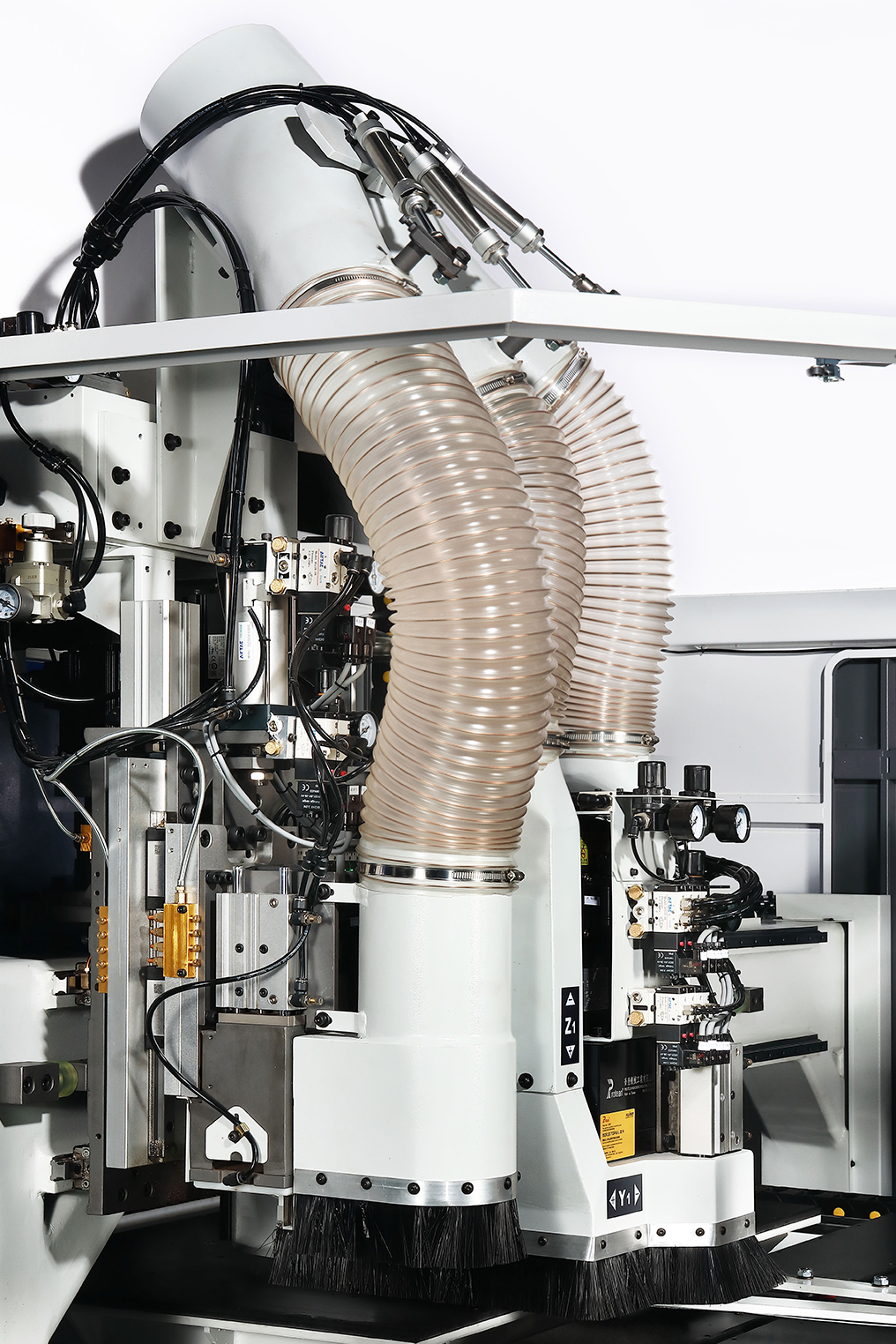

多点吸附吸尘方式

技术参数 SKD-6LE
各轴行程与最高定位速度

X1:3800mm,130m/min

X2:4500mm,130m/min

Y

Y1:1610mm,110m/min

Y2:1680mm,110m/min

Z轴 Z1/Z2:90mm,60m/min
U轴 U:1200mm,90m/min
上钻孔组合装置
钻孔装置数量 1个1PCS
垂直钻 6X+6Y
水平钻 2前+2后;2左+2右
钻组电机功率 2.2KW,4500rpm
下钻孔组合装置
垂直钻 3x3矩阵分布
钻组电机功率 2.2KW,4500rpm
铣型加工主轴
铣刀数量 1组上铣刀+2组下铣刀
自动换刀 9KW主轴带5刀库装置
主轴形式 开槽&铣型
刀具直径 铣刀/Milling:Ф6-Ф13(刀具可选)
刀柄直径 1/2
加工尺寸范围
板材宽度范围

50mm(不带侧铣)

850mm(带侧铣)

板材最小长度

250mm(不带侧铣)

400mm(带侧铣)

板材厚度范围 12-60mm
其他参数
工作台高度 950mm
总功率 32.5KW
工作电压 380V,50HZ
工作气压 0.6-0.8Mpa
外形尺寸 6550X3160x2200mm
机械重量 4300KG
吸尘口尺寸 Ф200mmX1,Ф125mmX1

双钻包、五刀库自动换刀设计、三主轴设计

Double Drill Chucks,5 Positions Automatic Tools Magazine,3 Spindles Design.
