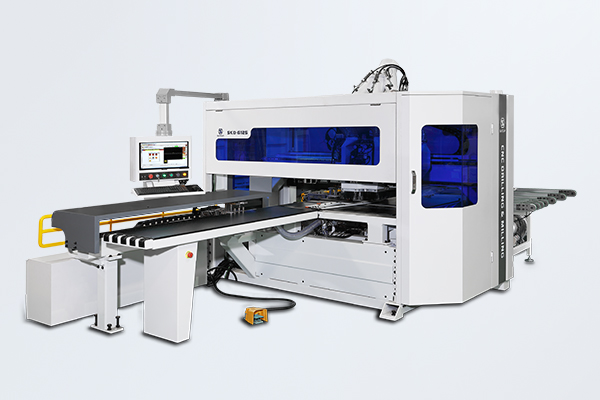

SKD-6LM/SKD-6LM2
多功能数控钻铣加工
双钻包、侧铣、双主轴设计
Multi-functions Six Sides Drilling&Milling
Double Drill Chucks,Side Milling,Double Spindles Design
＞先达多功能数控六面钻，在传统数控六面钻的基础上，新增侧铣功能，双主轴设计。
＞主要应用于家具制造的拉米诺、隐形件、侧铣功能及天地铰链等工艺。
＞一机多用，彻底解决板式钻孔家具及无孔家具连接工艺所有难题。
| 技术参数 | SKD-6LM/SKD-6LM2 |
| 各轴行程与最高定位速度 | |
| X 轴 |
X1:3800mm,130m/min X2:4500mm,130m/min |
| Y 轴 |
Y1:1690mm,110m/min Y2:1490mm,110m/min |
| Z轴 | Z1/Z2:90mm,60m/min |
| U轴 | U:1200mm,90m/min |
| 上钻孔组合装置 | |
| 钻孔装置数量 | 1个1PCS |
| 垂直钻 | 6X+6Y |
| 水平钻 | 2前+2后；2左+2右 |
| 钻组电机功率 | 2.2KW，4500rpm |
| 下钻孔组合装置 | |
| 垂直钻 | 3x3矩阵分布 |
| 钻组电机功率 | 2.2KW，4500rpm |
| 铣型加工主轴 | |
| 铣刀数量 | 1组上铣刀+2组下铣刀+1组侧铣 |
| 自动换刀 | 1组铣刀带分层式8刀库装置 |
| 主轴形式 | 开槽&铣型&侧铣 |
| 刀具直径 | 铣刀/Milling：Ф6-Ф13（刀具可选） |
| 刀柄直径 | 1/2 |
| 加工尺寸范围 | |
| 板材最小宽度 |
35mm（不带侧铣） 50mm（带侧铣） |
| 板材最大宽度 |
1210mm（不带侧铣） 650mm（带侧铣） |
| 板材最小长度 |
250mm（不带侧铣） 400mm（带侧铣） |
| 板材最大厚度 |
60mm(不带侧铣） 50mm(带侧铣） |
| 深度加工范围 |
钻孔：0-45mm 侧铣：X：45mm Y：65mm |
| 其他参数 | |
| 工作台高度 | 950mm |
| 总功率 | 29.5KW |
| 工作电压 | 380V，50HZ |
| 工作气压 | 0.6-0.8Mpa |
| 外形尺寸 | 6550X3160X2200mm |
| 机械重量 | 4250KG |
| 吸尘口尺寸 | Ф200mmX1，Ф125mmX1 |
