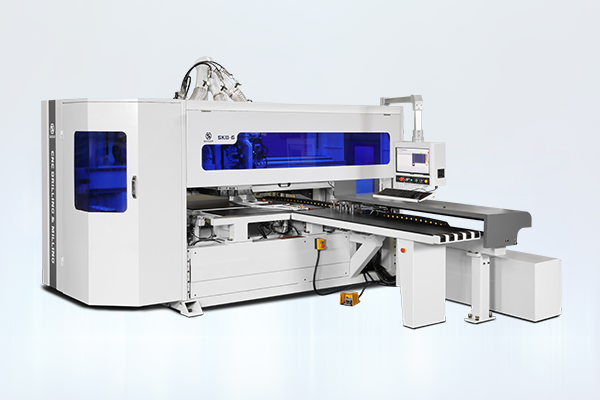

SKD-6RME

SKD-6RME

八刀库自动换刀数控钻铣加工中心

六面钻铣、双钻包、四主轴设计

8 Positions Automatic Tools Magazine Six Sides Drilling&Milling Center

Sides Drilling&Milling,Double Drill Chucks,4 Spindles Design

设备可装备多种不同刀形及尺寸的刀具及不同规格的钻头,

可一次完成工件的六面铣型及钻孔加工,高效率解决各种铣型及钻孔工艺难题!

Machinery adapt to installed different kinds and size of milling tools and drill bits.

which can complete the Workpiece six face milling and drilling processing,high efficiency to solve all kinds of milling and drilling processing Problems!

PC电脑控制系统

PC控制

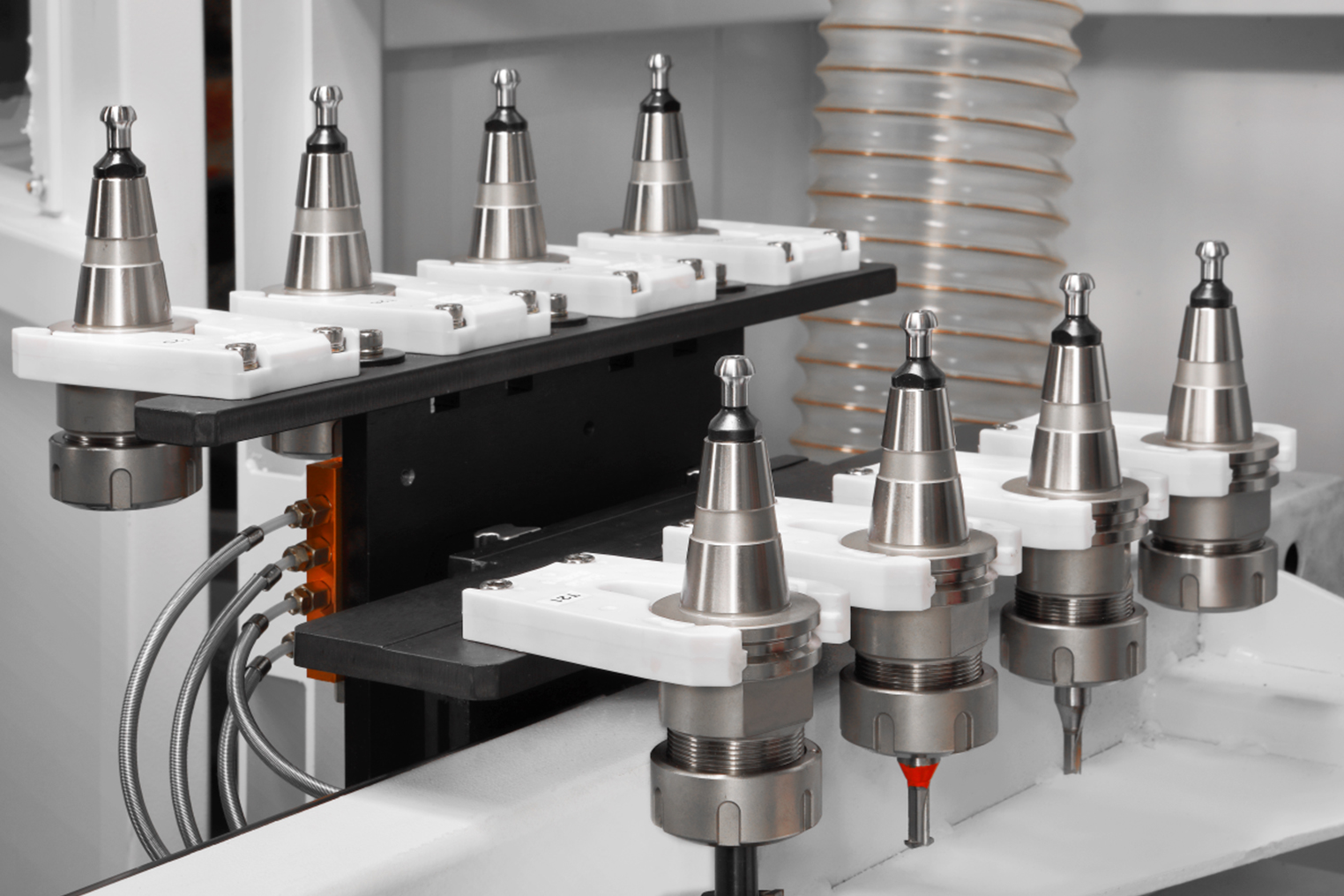

八刀库自动换刀

八刀库自动换刀

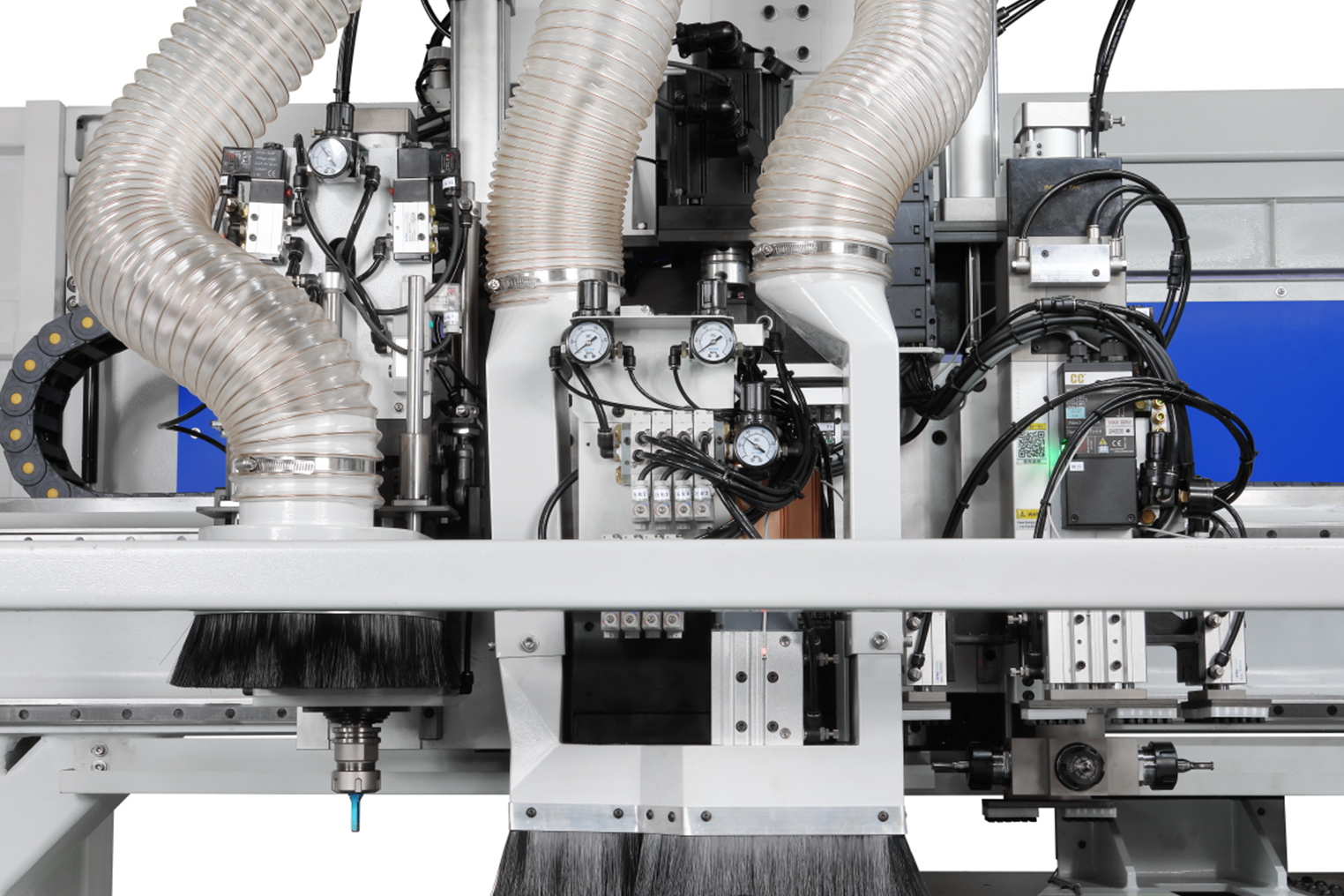

钻铣总成

钻铣总成

技术参数 SKD-6RME
各轴行程与最高定位速度

X1:3800mm,130m/min

X2:4500mm,130m/min

Y

Y1:1690mm,110m/min

Y2:1490mm,110m/min

Z轴 Z1/Z2:90mm,60m/min
U轴 U:1200mm,90m/min
上钻孔组合装置
钻孔装置数量 1个1PCS
垂直钻 6X+6Y
水平钻 2前+2后;2左+2右
钻组电机功率 2.2KW,4500rpm
下钻孔组合装置
垂直钻 3x3矩阵分布
钻组电机功率 2.2KW,4500rpm
铣型加工主轴
铣刀数量 1组上铣刀+2组下铣刀+1组侧铣
自动换刀 1组铣刀带分层式8刀库装置
主轴形式 开槽&铣型&侧铣
刀具直径 铣刀/Milling:Ф6-Ф13(刀具可选)
刀柄直径 1/2
加工尺寸范围
板材最小宽度

35mm(不带侧铣)

50mm(带侧铣)

板材最大宽度

1220mm(不带侧铣)

850mm(带侧铣)

板材最小长度

250mm(不带侧铣)

400mm(带侧铣)

板材最大厚度 50mm
深度加工范围

钻孔:0-45mm

侧铣:X:45mm   Y:65mm

其他参数
工作台高度 950mm
总功率 35.5KW
工作电压 380V,50HZ
工作气压 0.6-0.8Mpa
外形尺寸 6550X3400x2500mm
机械重量 4500KG
吸尘口尺寸 Ф200mmX1,Ф125mmX1

双钻包,四主轴,八刀库

Double Drill Chucks,Four spindles ,

Eight knife library
