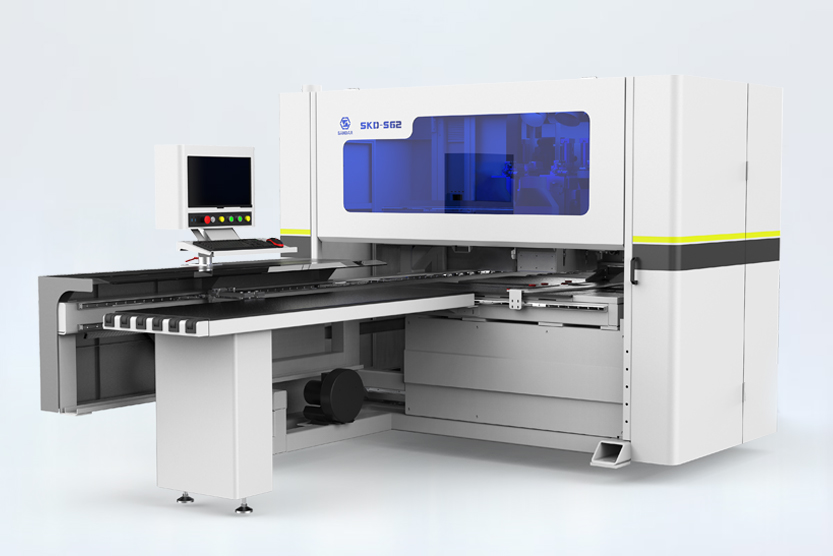

SKD-S62L

SKD-S62L

通过式数控六面钻

Six Sides Drilling Machine Connection Line

双钻包、双主轴、数控六面钻

Double Drill Chucks,Double Spindles,6 Sides Drilling Machines

结构全新升级,快、准、稳!

New and upgraded structure design,Efficient,Accurate and Stable!

上下垂直钻及水平钻孔总成,铣槽装置

上下垂直钻及水平钻孔总成,铣槽装置

八刀库自动换刀

前后平推式气浮工作台

钻铣总成

三段式气动控制双夹手

技术参数 SKD-S62L
各轴行程与最高定位速度

X1/X2:3200mm,140m/min

Y

Y1:1400mm,110m/min

Y2:1350mm,110m/min

Z轴

Z1:90mm,60m/min

Z2:70mm,60m/min

U轴 1200mm,90m/min
上钻孔组合装置
钻孔装置数量 1
垂直钻 6X+6Y
水平钻

2前+2后+2左+2右

2F+2B+2L+2R

钻组电机功率 2.2KW,4500rpm
下钻孔组合装置
钻孔装置数量 1
垂直钻 3x3矩阵分布/3x3 Matrix distribution
钻组电机功率 2.2KW,4500rpm
铣型加工主轴
铣刀数量 1上+1下  1UP+1Bottom
加工方式 开槽&铣型/Groove&Milling
刀具直径 Ф6-Ф12(刀具可选/Optional)
主轴及刀柄 ER25,1/2
电机功率 3.5KW,24000rpm
加工尺寸范围
板材最小宽度

35mm

板材最大宽度

1200mm

板材最小长度

250mm

板材最大厚度 60mm
其他参数
工作台高度 930mm
总功率 20KW
工作电压 380V,50HZ
工作气压 0.6-0.8Mpa
外形尺寸 5350X2960x2050mm
机械重量 3200KG
吸尘口尺寸 Ф200mmX1,Ф125mmX1

双钻包,双主轴,数控六面钻

Double Drill Chucks,Double Spindles,6 Sides Drilling Machines
