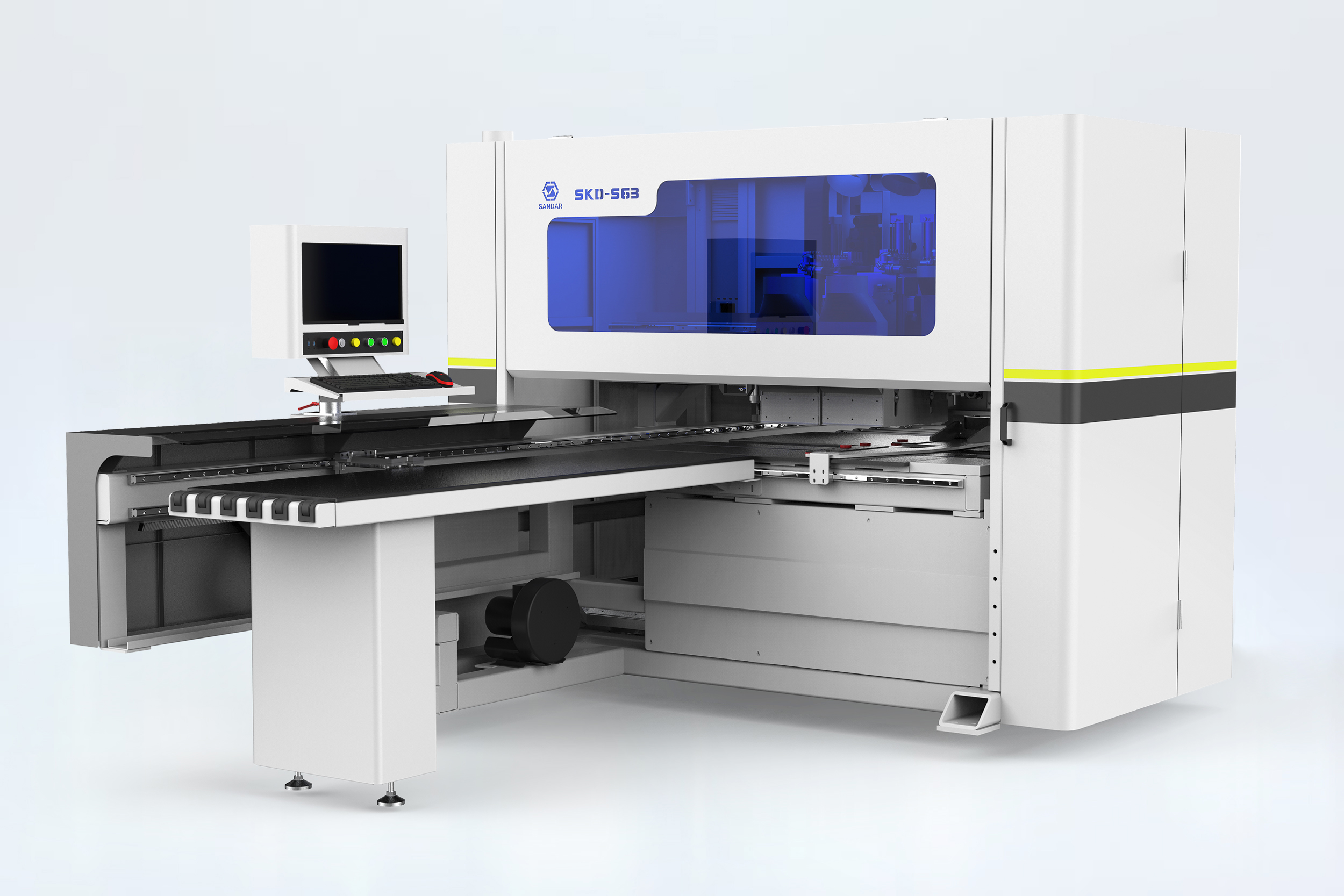

SKD-S63L
通过式数控六面钻
Six Sides Drilling Machine Connection Line
三钻包、双主轴、数控六面钻
Three Drill Chucks,Double Spindles,6 Sides Drilling Machines
结构全新升级，精、准、稳！
New and upgraded structure design,Precision,Accurate and Stable!

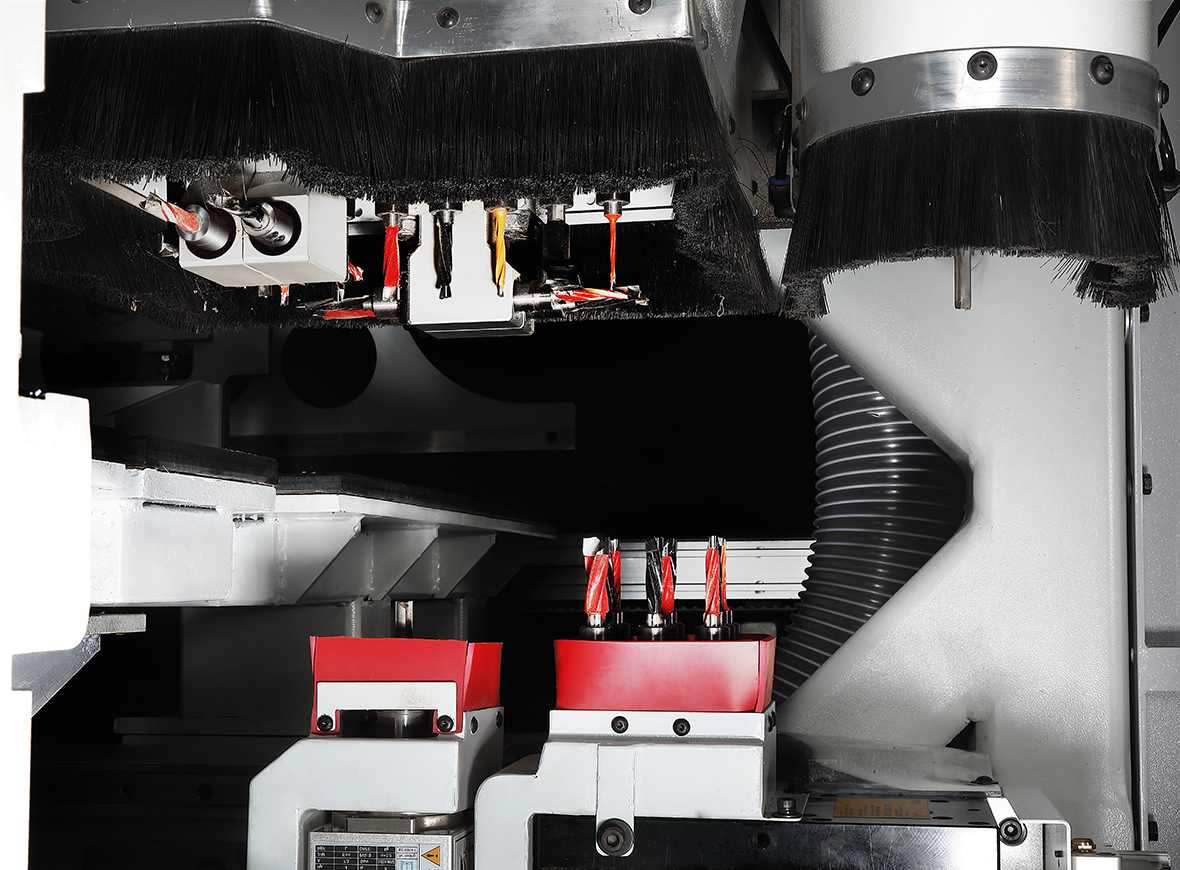

上下垂直钻及水平钻孔总成，铣槽装置

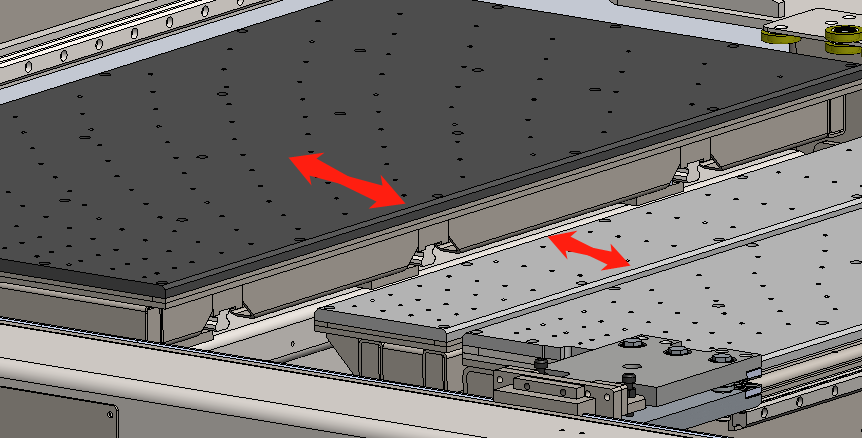

前后平推式气浮工作台

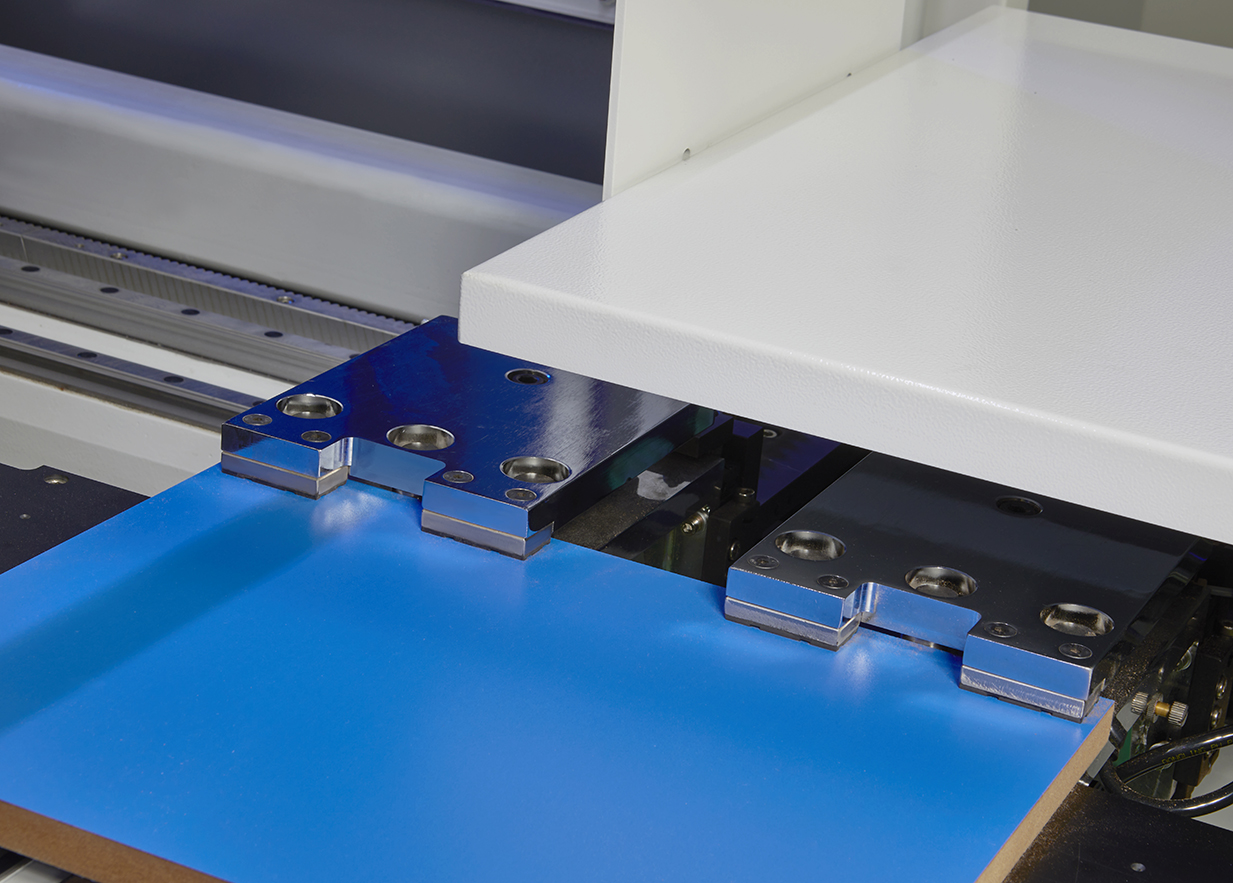

三段式气动控制双夹手
| 技术参数 | SKD-S63L |
| 各轴行程与最高定位速度 | |
| X 轴 |
X1/X2:3200mm,140m/min |
| Y 轴 |
Y1/Y3:1400mm,110m/min Y2:1350mm,110m/min |
| Z轴 |
Z1/Z3:90mm,60m/min Z2:70mm,60m/min |
| U轴 | 1200mm,90m/min |
| 上钻孔组合装置 | |
| 钻孔装置数量 | 2 |
| 垂直钻 | (6X+6Y)x2 |
| 水平钻 |
(2前+2后)x2+2左+2右 (2F+2B)x2+2L+2R |
| 钻组电机功率 | 2.2KWx2，4500rpm |
| 下钻孔组合装置 | |
| 钻孔装置数量 | 1 |
| 垂直钻 | 3x3矩阵分布/3x3 Matrix distribution |
| 钻组电机功率 | 2.2KW，4500rpm |
| 铣型加工主轴 | |
| 铣刀数量 | 1上+1下 1UP+1Bottom |
| 加工方式 | 开槽&铣型/Groove&Milling |
| 刀具直径 | Ф6-Ф12（刀具可选/Optional） |
| 主轴及刀柄 | ER25，1/2 |
| 电机功率 | 3.5KW，24000rpm |
| 加工尺寸范围 | |
| 板材最小宽度 |
35mm |
| 板材最大宽度 |
1200mm |
| 板材最小长度 |
250mm |
| 板材最大厚度 | 60mm |
| 双钻包最小间距 | 96mm |
| 其他参数 | |
| 工作台高度 | 930mm |
| 总功率 | 23KW |
| 工作电压 | 380V，50HZ |
| 工作气压 | 0.6-0.8Mpa |
| 外形尺寸 | 5350X2960x2050mm |
| 机械重量 | 4000KG |
| 吸尘口尺寸 | Ф200mmX2，Ф125mmX1 |
三钻包，双主轴，数控六面钻
Three Drill Chucks,Double Spindles,6 Sides Drilling Machines
