SK-2800SP全自动数控裁板锯

SK-2800SP全自动数控裁板锯

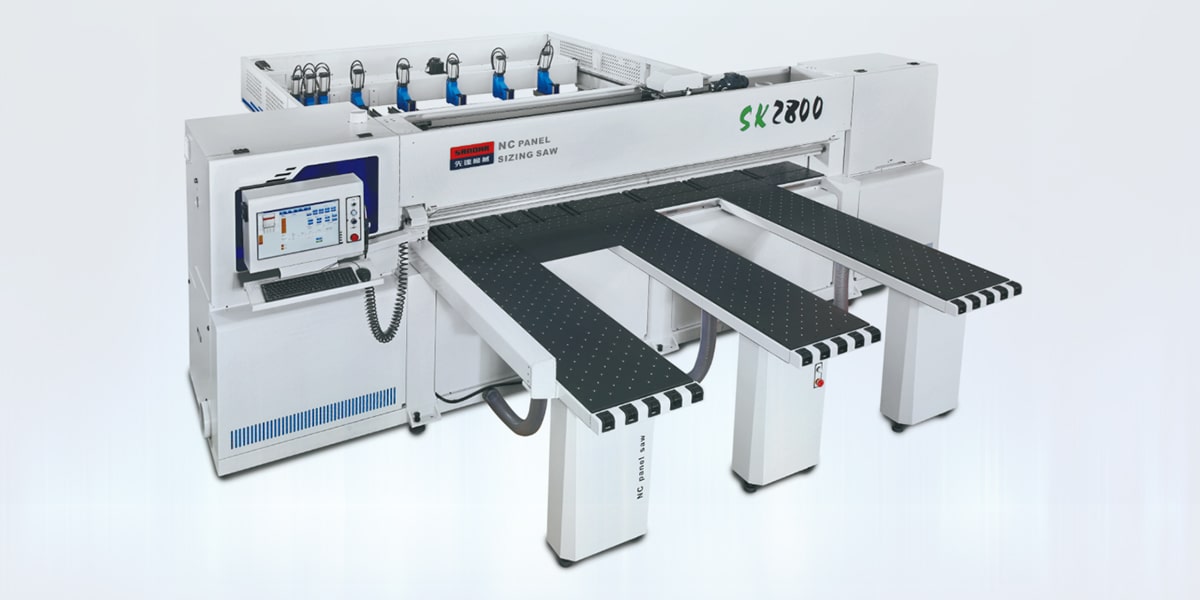

SK-2800SP全自动数控裁板锯是一种全自动切割设备,可以为定制家具制造提供完整的面板切割解决方案。采用19”LED显示屏和PC电脑控制系统,可与各品牌生产数据软件连接,直接输入生产数据。大大提高了生产效率,降低了工厂的日常生产成本。

法兰盘紧固结构

先进的法兰盘紧固结构,装拆锯片更方便。锯座上升速度快,最大锯切高度120mm(选配450mm锯片)。

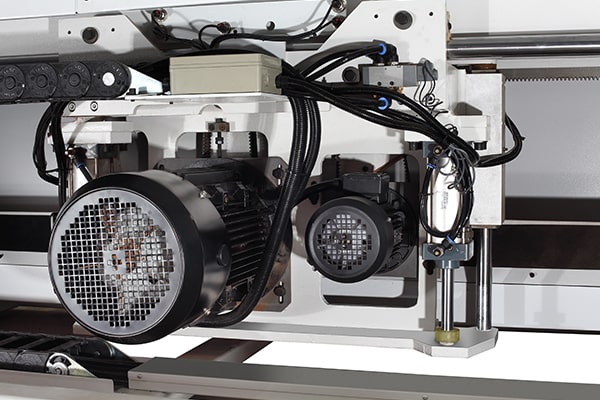

锯座及锯片驱动装置

锯座及锯片驱动装置:锯座采用高强度齿轮,齿条传动,锯座运动迅速、稳定,主锯及槽锯升降采用精密圆柱导轨,主、槽锯采用独立马达驱动,锯切力度强。可根据板材高度独立调整主锯上升高度。采用伺服电机驱动,噪音更少。速度更快,锯切起止位置更加精确控制。

侧靠机构

侧靠机构:侧靠推挡数控定位,更准确地对工件进行侧向压紧。侧向压力可调,适应不同厚度,重量、材质的工件,确保锯切尺寸精度。

PC电脑控制系统

PC电脑控制系统:配置19" LED屏,好用的Windows视窗操作界面,齐全的功能键和图示。生产管理人员可在办公室编写加工程序并实现远程输入。

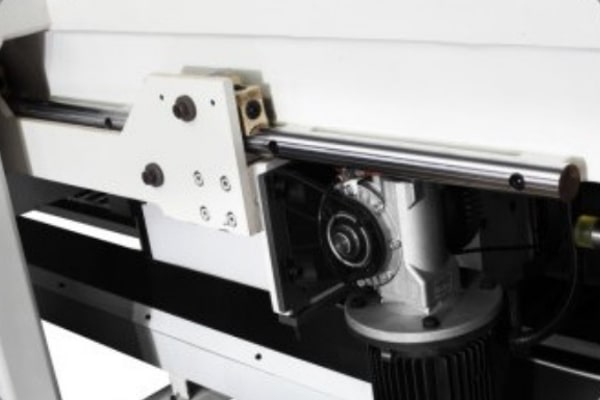

锯座滑动机构

锯座滑动机构:采用精密铬钢导轮及精密圆柱铬钢导轨,锯座直线运动精度高、震动少,确保工件锯切精度。

夹板推送装置

夹板推送装置:夹板推送装置由伺服马达驱动,通过精密齿轮、齿条配合实现送料定位准确,确保工件尺寸精度。

新型夹板装置

新型夹板装置:重型设计,有足够的抓紧力和推送工件的力度,确保工件推送顺畅。优化设计,新型夹板装置,可实现最小锯切板材尺寸为45mm。工作台面使用镀铬钢板制造,硬度高,耐磨性好,减少板材与台面之间的摩擦,避免工件表面损伤。

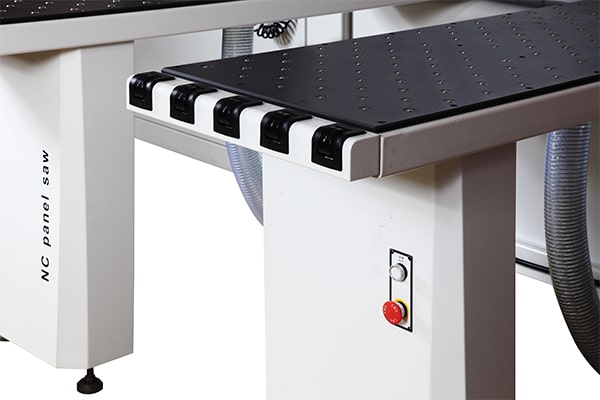

气垫浮动前工作台

气垫浮动前工作台:配备4KW气泵,气垫式台面使用不锈钢珠,有效减少工件与钢珠的摩擦;工作台面前端带有滚轮,方便工件上落及减少工件与台面前端的摩擦;工作台下侧带有急停按钮,方便紧急保护。

技术参数

SK-2800SP

加工最大尺寸

2700*2700*90mm

主锯功率

15kw

槽锯功率

1.5kw

送料电机功率

2kw

锯车驱动马达

2kw

最大锯切高度

90mm (选配120mm)

锯切速度

Max.85m/min

锯座回车速度

100m/min

送料速度

Max.85m/min

主锯转速

4300rpm

槽锯转度

5900rpm

主锯尺寸

φ400 (选配φ450

槽锯尺寸

φ200mm

工作电压

380V, 50HZ

工作气压

6-8kg/cm2

总功率

27.3KW

机身重量

4580kg

吸尘口直径

Φ200x2, Φ100x2
