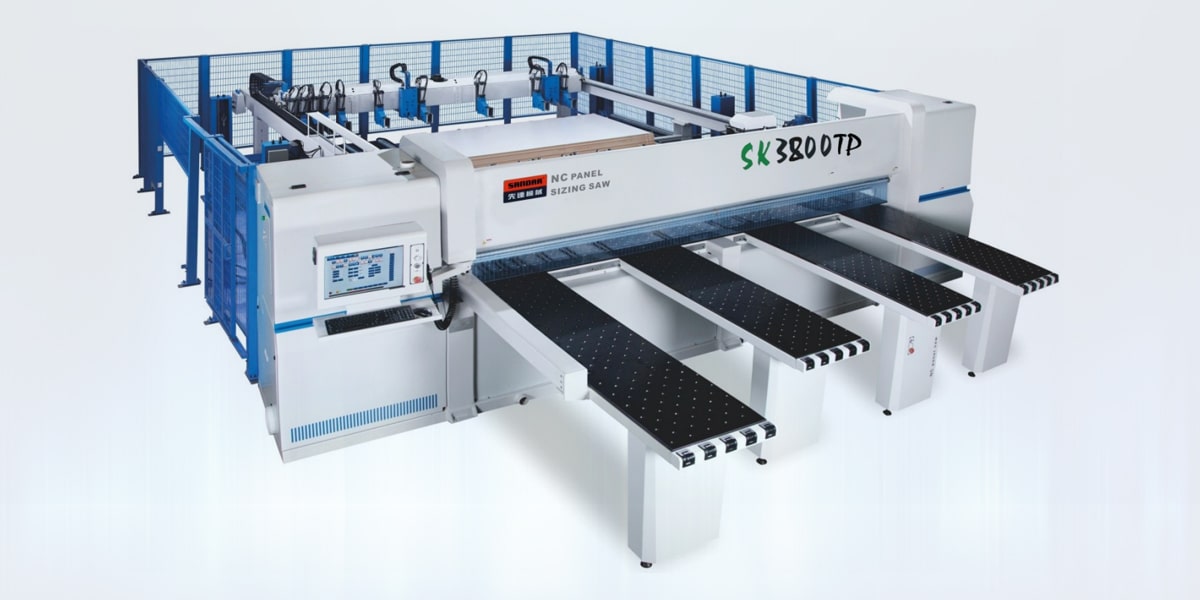

SK-3800TP全自动数控裁板锯(带后上料升降台)

SK-3800TP全自动数控裁板锯(带后上料升降台)

SK-3800TP全自动数控裁板锯是一种全自动切割设备,可以为定制家具制造提供完整的面板切割解决方案。采用19”LED显示屏和PC电脑控制系统,可与各品牌生产数据软件连接,直接输入生产数据。大大提高了生产效率,降低了工厂的日常生产成本。

入料方位可根据客户要求而定(后面两侧)客户订机械时确定。

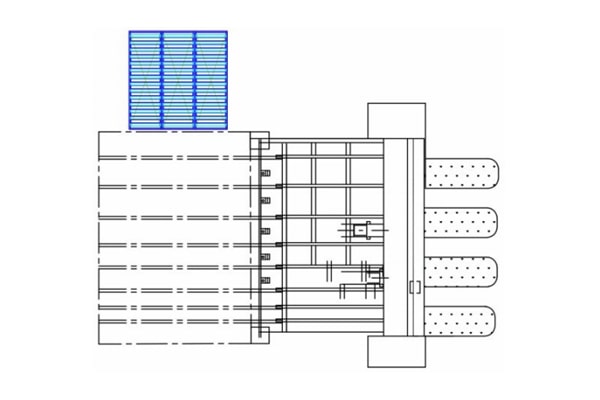

左侧上料

左侧上料

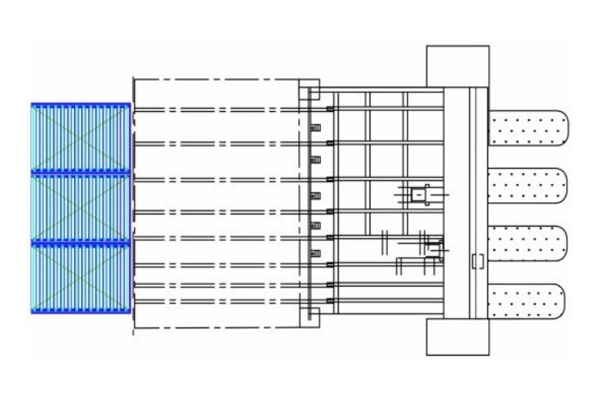

后上料

后上料

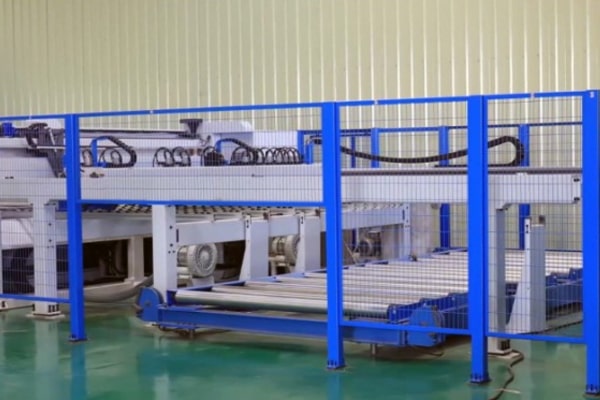

后上料升降平台

后上料升降平台采用液压控制,升降平稳;采用磁栅测量技术定位精度高,最少堆板厚度8mm;堆板高度1200mm,承重7000kg。

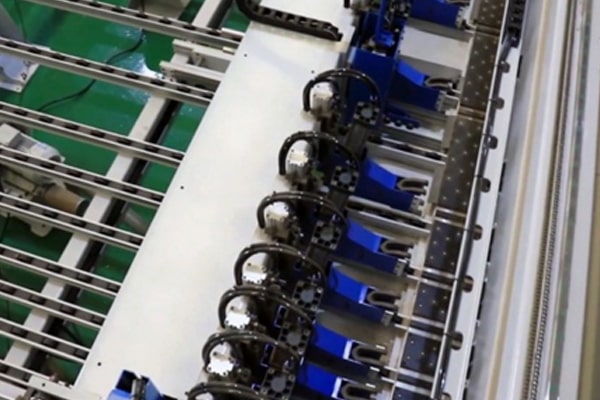

双指结构重型机械手

双指结构重型机械手可实现最小锯切木板尺寸为50mm。

法兰盘紧固结构

先进的法兰盘紧固结构,装拆锯片更方便。锯座上升速度快,最大锯切高度120mm(选配450mm锯片)。

PC电脑控制系统

PC电脑控制系统:配置19" LED屏,好用的Windows视窗操作界面,齐全的功能键和图示。生产管理人员可在办公室编写加工程序并实现远程输入。

锯座及锯片驱动装置

锯座及锯片驱动装置:锯座采用高强度齿轮,齿条传动,锯座运动迅速、稳定,主锯及槽锯升降采用精密圆柱导轨,主、槽锯采用独立马达驱动,锯切力度强。可根据板材高度独立调整主锯上升高度。采用伺服电机驱动,噪音更少。速度更快,锯切起止位置更加精确控制。

技术参数

SK-3800TP

加工木板最大尺寸

3800*4000*120mm

主锯功率

15kw(18.5kw选配)

副锯功率

1.5kw

最大锯切高度

90mm (选配120mm)

锯料速度

Max. 85m/min

最快锯车回程速度

Max. 100m/min

送料速度

Max. 85m/min

主锯片尺寸

Max. φ400mm

副锯片尺寸

φ200mm

工作气压

0.6-0.8Mpa

外形尺寸

9767x6448x1890mm

堆料高度

1200mm(挖地)

堆料电机功率

2.2KW

送料台承重

7000KG

机械手最小加工宽度

45mm
