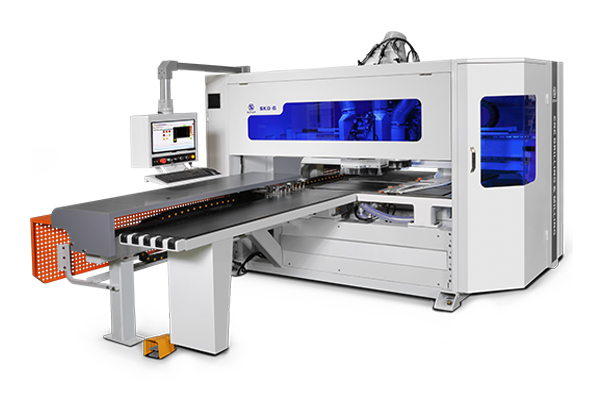

SKD-6L/SKD-6R智能木工钻铣加工中心

SKD-6L/SKD-6R智能木工钻铣加工中心

采用德国总线系统

数控六面钻、双钻包、双主轴

Adopt German Bus System

6 Sides Drilling、Double Drill Chucks& Double Spindles Design

>支持条形码扫码功能,一次导入数据,无需翻板,完成六面钻孔加工。

>可同时加工正反两面对称的孔和凹槽,双倍提升加工速度。

上下垂直钻及水平钻孔总成,铣槽装置

上下垂直钻及水平钻孔总成,铣槽装置

专利设计前后移动式气垫工作台

专利设计前后移动式气垫工作台

伺服控制自动侧靠装置

伺服控制自动侧靠装置

技术参数 SKD-6L/SKD-6R
各轴行程与最高定位速度

X1:3800mm,130m/min

X2:4500mm,130m/min

Y

Y1:1640mm,110m/min

Y2:1460mm,110m/min

Z轴 Z1/Z2:90mm,60m/min
U轴 U:1200mm,90m/min
上钻孔组合装置
钻孔装置数量 1个1PCS
垂直钻 6X+6Y
水平钻 2前+2后;2左+2右
钻组电机功率 2.2KW,4500rpm
下钻孔组合装置
垂直钻 3x3矩阵分布
钻组电机功率 2.2KW,4500rpm
铣型加工主轴
铣刀数量 1上+1下
主轴形式 开槽&铣型
刀具直径 Ф6-Ф12mm(刀具可选)
刀柄直径 1/2
镂铣主轴功率 3.5KWx24000rpm
加工尺寸范围
板材最小宽度

35mm

板材最大宽度

1210mm

板材最小长度 250mm
板材最大厚度 60mm
其他参数
工作台高度 950mm
总功率 23.5KW
工作电压 380V,50HZ
工作气压 0.6-0.8Mpa
外形尺寸 6050X2770x2200mm
机械重量 4200KG
吸尘口尺寸 Ф200mmX1,Ф125mmX1
