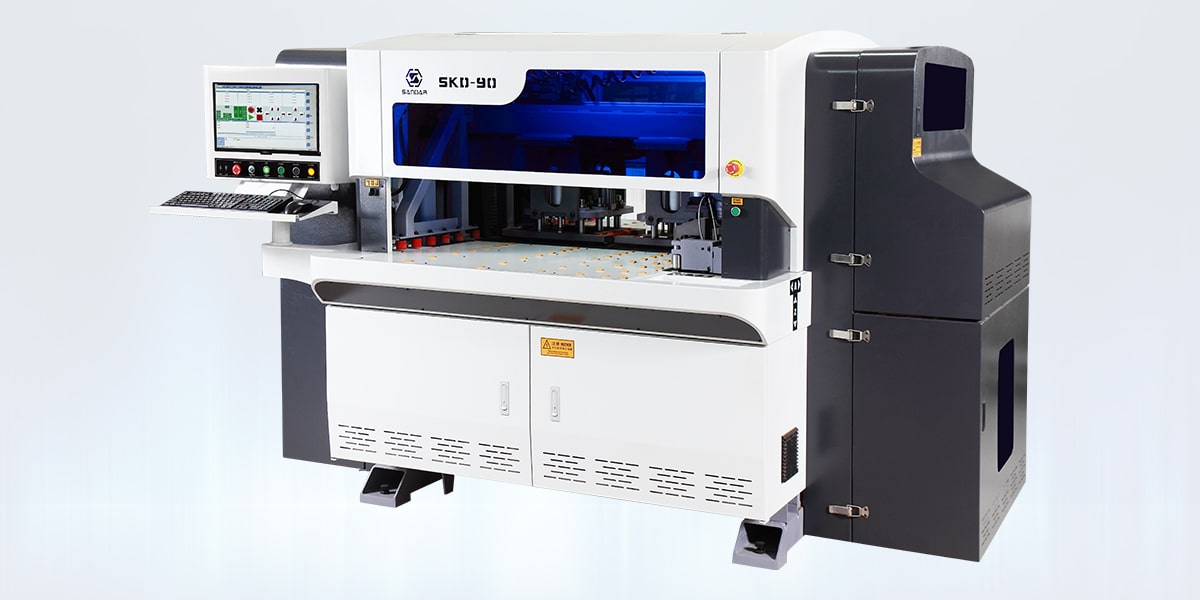

SKD-90智能木工钻铣加工中心(五面钻)

SKD-90智能木工钻铣加工中心(五面钻)

SKD-90智能木工钻铣加工中心是为定制家具制造提供钻孔完整解决方案的全自动钻床设备。机器采用德国总线系统,可与各种品牌的生产数据软件无缝对接,直接输入生产数据。大大提高了生产效率,降低了工厂的日常生产成本。

专利编号

ZL201610086429.6

ZL201620120851.4

ZL201630051400.5

ZL201521020306.X

ZL201530103447.7

ZL201220736609.1

ZL201420153641.6

ZL201220738924.8

ZL201620139335.6

Max.Width of Work-piece: 900mm

垂直钻及水平钻孔总成

专利编号:ZL201220738924.8

垂直钻及水平钻孔总成,铣槽装置。U型钻头排列钻盒为专利设计型号。

自动夹板送料装置自动侧靠装置:自动控制侧靠档行程,适应不同工件宽度的定位需要。

自动侧靠装置自动夹板送料装置:根据电脑加工程序,自动控制送板及定位。

专利设计专利编号:ZL201220736609.1

专利设计的由多滑座支撑装置构成的新型数控钻,大幅减少钻孔和铣槽工作时的震动,提高加工速度和质量。

专利设计的铣槽浮动靠档装置

专利编号:ZL201420153641.6

专利设计的铣槽浮动靠档装置,确保工件铣槽深度尺寸的精确。

夹手及浮动式夹头

专利编号

201630051400.5

201620139335.6

专利设计的夹手及浮动式夹头,有效避免夹手运动时对工件表面的磨擦,保证工件表面不受磨损。

滚轮式侧靠挡

专利编号:201521020306.X

专利设计的滚轮式侧靠挡:避免工件高速运动时的工件侧面的磨损,实现更快的加工速度和更好的工件保护。

传动系统

传动系统:采用伺服马达,国际名牌减速机、进口齿轮、齿条、国际名牌高强度重载线性滑轨及滑座,全密封式油封,确保绝佳的防尘效果,并配备中央注油系统。

自动压紧装置

自动压紧装置:根据电脑控制程序对工件进行自动压紧或松开满足工件钻孔时或送料时的需要。

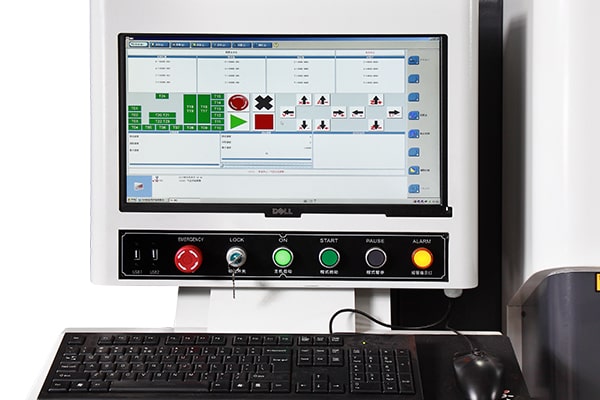

控制系统

控制系统:采用17寸彩屏控制显示、无线鼠标、无线键盘、USB接口;德国数控系统,图文输入界面,可采用CAD导入钻孔数据,操作快捷方便;可根据用户生产设计管理软件文件格式进行无缝对接,无需独立输入钻孔数据,实现更快捷的钻孔加工。

技术参数

SKD-90

各轴行程与最高定位速度

X

1250mm90m/min

Y

1490 mm90m/min

A

80 mm50m/min

Z

50mm50m/min

钻孔组合装置

U型排列垂直钻

15

水平钻

2+2右及2+2

钻组电机功率

2.2KW4500rpm

铣型加工主轴



主轴形式

开槽&铣圆

刀具直径

Ф6-Ф10mm刀具可选

刀柄直径

1/2

镂铣主轴电机

2.2kw,24000rpm

加工尺寸范围



板材最小宽度

50mm

板材最大宽度

900mm

板材最小长度

250mm

板材最大厚度

50mm

其他参数



工作台高度

950mm

总功率

8.6kw

工作电压

380V50HZ

工作气压

0.6-0.8Mpa

外形尺寸

2800x2190x1700mm(长XX高)

机械重量

2200KG

吸尘口尺寸

Ф125x1
