整机采用优质钢结构无缝焊接,亦经高温时效处理,其中立柱、托板采用铝制铸造工艺,稳定性强。
采用台湾驱控一体伺服驱动系统,扭矩大, 速度快,同时配备日本减速机,确保运行性能稳定。

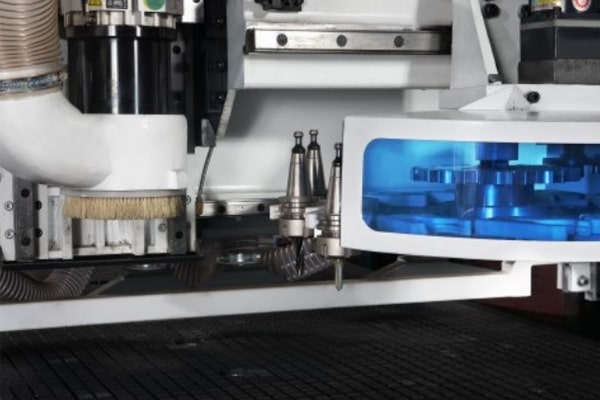

![自动换刀装置 自动换刀装置](/UpLoad/p-bJp5fcqEWIGnKwq-UAtg--/Images/201911/20191113095437852875.jpg)
自动换刀装置

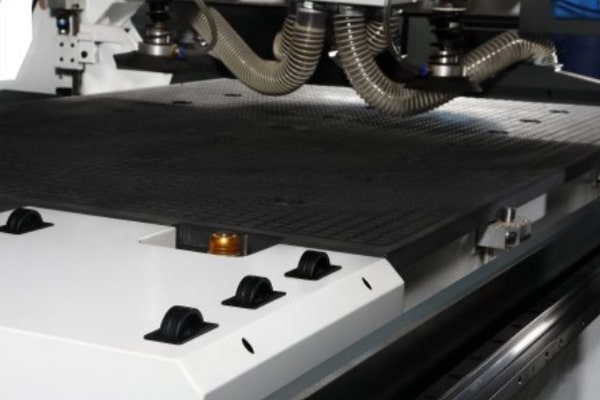

![自动进料装置 自动进料装置](/UpLoad/p-bJp5fcqEWIGnKwq-UAtg--/Images/201911/20191113095438673337.jpg)
自动进料装置

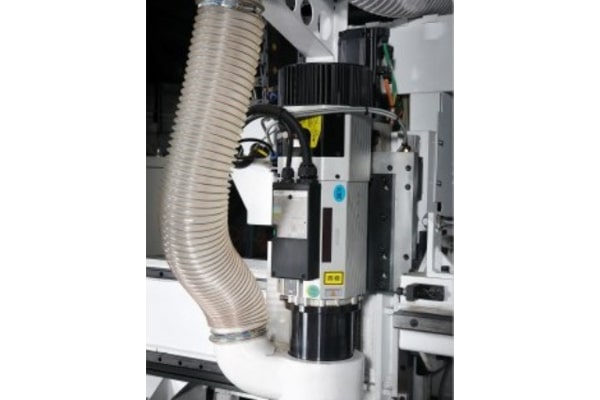

![9.0kw主轴 9.0kw主轴](/UpLoad/p-bJp5fcqEWIGnKwq-UAtg--/Images/201911/20191113095439635281.jpg)
9.0kw主轴

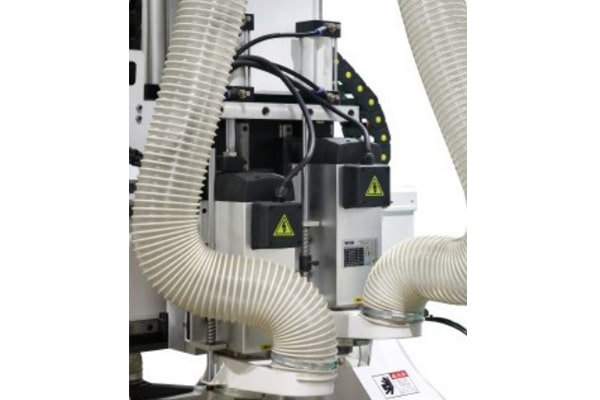

![6.0kW双主轴 6.0kW双主轴](/UpLoad/p-bJp5fcqEWIGnKwq-UAtg--/Images/201911/20191113095439859454.jpg)
6.0kW双主轴
技术参数
|
SKL-2513-12T
|
SKL-2513/2
|
加工台面
|
2440x1220mm
|
2440x1220mm
|
X轴工作行程
|
1300mm
|
1300mm
|
Y轴工作行程
|
2500mm
|
2500mm
|
Z轴工作行程
|
>200mm
|
>200mm
|
X/Y轴重复定位精度
|
±0.03mm
|
±0.05mm
|
Z轴重复定位精度
|
±0.05mm
|
±0.05mm
|
主轴功率
|
9.0KW, 6000-24000rpm/min
|
6.0KWx2, 6000-18000rpm/min
|
主轴冷却方式
|
风冷
|
风冷
|
最大空移速度
|
50m/min
|
50m/min
|
工作气压
|
0.8mpa
|
0.8mpa
|
工作电压
|
380v, 50HZ, 3 相
|
380v, 50HZ, 3 相
|
机械尺寸
|
3600x2200x2100mm
|
3600x2200x2100mm
|
机械净重
|
2300kg
|
2300kg
|
